Excalidraw 实测：4.35 秒开画的白板｜实测库

Excalidraw 是一个跑在浏览器里的白板：左边选形状，中间拖出方框，连线，写字，最后导出成 PNG 或 SVG。手绘风格的线条是它的招牌，画一张 5 个元素的流程图不到 1 分钟。

这套东西平时用官方站点就行。这篇文章做的是另一件事：把它从源码构建成 22.99 MB 的静态包，塞进便携版 node 当服务器，双击就能离线用。

整个过程实测了 4 个环节的耗时：装依赖 646 秒 / 构建 packages 76 秒 / 构建应用 43.58 秒 / 首屏 4.35 秒。

一块不用登录的白板

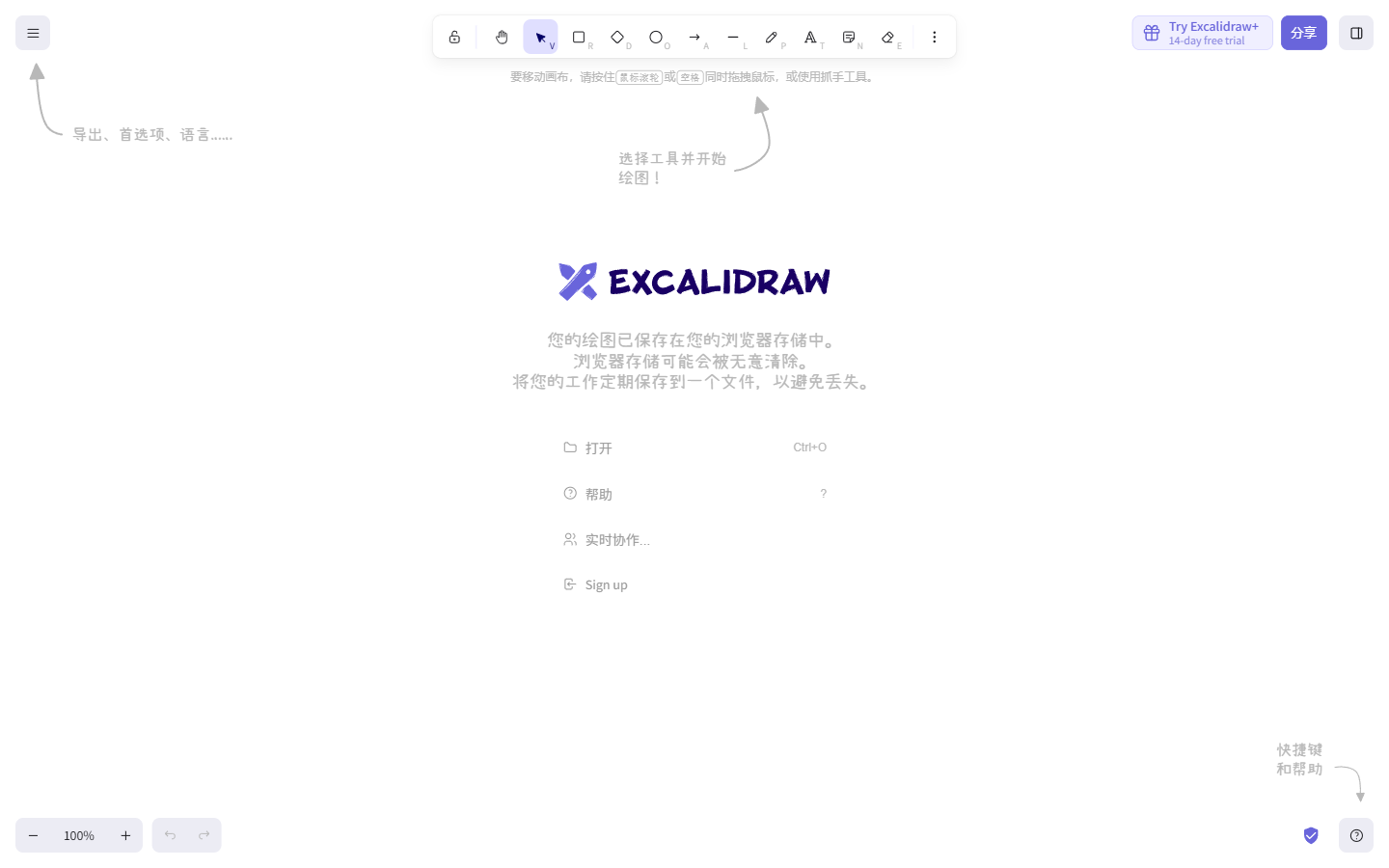

打开就是一个画布，工具在顶部横排，属性面板跟着选中对象出现在左侧。界面语言会自动切成中文，没让我选。

顶部工具栏一共 12 个工具，每个都带单键快捷键：选择 V / 矩形 R / 菱形 D / 椭圆 O / 箭头 A / 线条 L / 自由书写 P / 文字 T / 便签 N / 橡皮 E，另有抓手 H 与锁定 Q。最右边的三点是「更多工具」，额外的图形藏在那里。

装之前先看三件事

依赖装得慢，646 秒

这是个 monorepo，yarn install 跑了 646 秒才结束。慢的原因不是包多，是 workspace 之间要建立链接，磁盘上要写几万个小文件。

装完 node_modules 是 805 MB、几万个文件。想省时间，直接把别人的 node_modules 拷过来也行，版本对得上就不用重装。

构建分两步，先 libraries 后应用

直接 vite build 会失败，因为 packages/ 下的几个库还没产出 esm 版本。必须先跑 build:packages，再构建应用。

yarn build:packages          # 76 秒
cd excalidraw-app
node ../node_modules/vite/bin/vite.js build    # 43.58 秒

第二步退出码是 2，看着像失败。实际产物已经写完了：日志里有 ✓ built in 43.58s，build/ 目录 506 个文件齐了。报错来自构建后的类型检查，它扫到了 tests/MermaidToExcalidraw.test.tsx 里的 Type '[number, number]' is not assignable to type 'LocalPoint'。测试文件不影响产物，但会污染退出码。

数据存在浏览器本地

画的东西写进 IndexedDB，换浏览器 / 清缓存 / 开无痕窗口都看不到之前的画。要多人协作得另配服务端，这套静态包不带。

反过来说，这也是它轻的理由。没有账号体系，没有后端接口，一个静态服务器就够跑。

从源码到能画图

四步跑起来

yarn install
yarn build:packages
cd excalidraw-app && node ../node_modules/vite/bin/vite.js build
npx http-server build -a 127.0.0.1 -p 5001

静态服务器 0.84 秒就绪，页面到画布可用是 4.35 秒。第一次打开会加载 22.99 MB 的静态资源，之后走浏览器缓存。

第一次打开该做什么

不用配置，直接在画布上按 R 拖一个方框。左侧属性面板立刻展开，能改 6 个设置：描边颜色 / 字体 / 字号 / 文本对齐 / 透明度 / 图层顺序。

画完按 Ctrl+S 存到本地，或者 Ctrl+Shift+E 导出。这两个快捷键在命令面板里都能查到。

画布上的一次实际操作

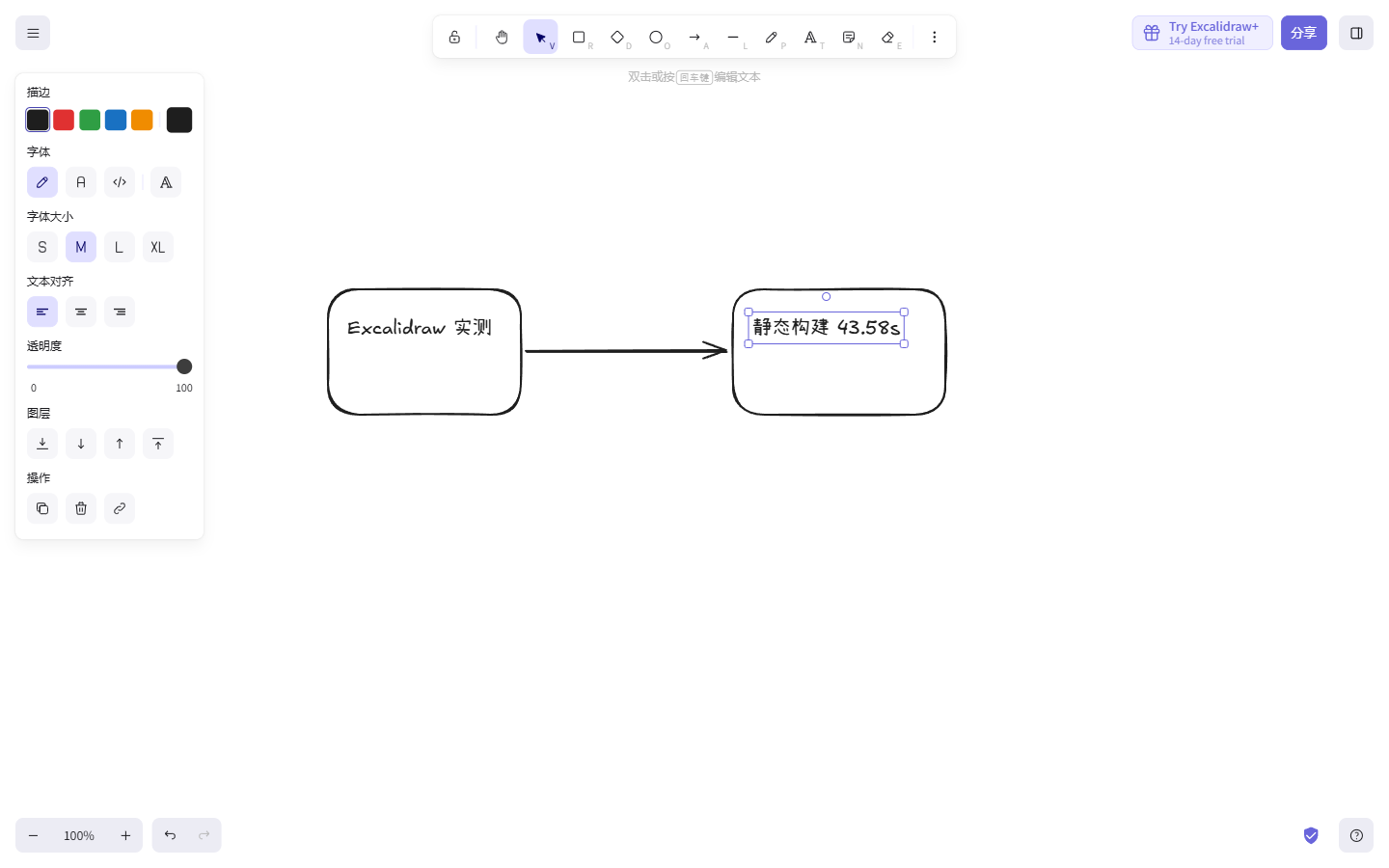

为了确认它真的能画，我用键盘加鼠标做了一张最小流程图：两个圆角矩形 / 一条箭头 / 两段文字，共 5 个元素。

五个元素画完，页面 DOM 从 500 多个涨到 1015 个节点，JS 堆 12.8 MB。这个量级说明画布本身是 Canvas 渲染，DOM 只在工具栏和面板上。

素材库和命令面板

素材库是空的，得自己攒

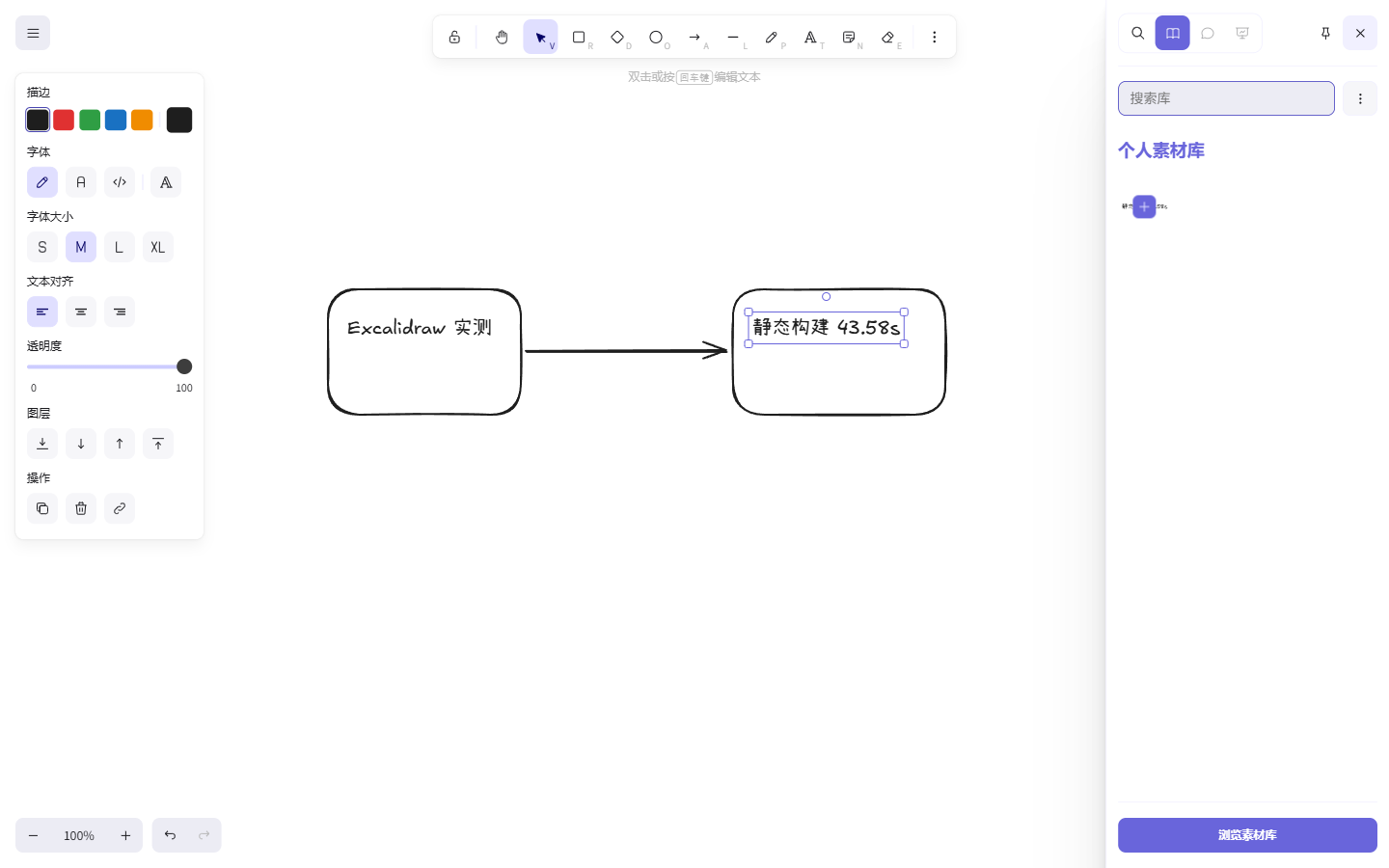

点右上角的素材库按钮，右侧会滑出 1 块面板，里面 3 个区域：搜索框 / 个人素材库 / 浏览素材库。第一次打开时面板里写着「尚未添加任何项目」，因为它是本地库，需要你把画布上选中的元素拖进去。

这是个容易误会的地方：很多人以为素材库像 Figma 那样自带一堆图标，实际它是给你存自己常用图形的地方。

命令面板能替代记快捷键

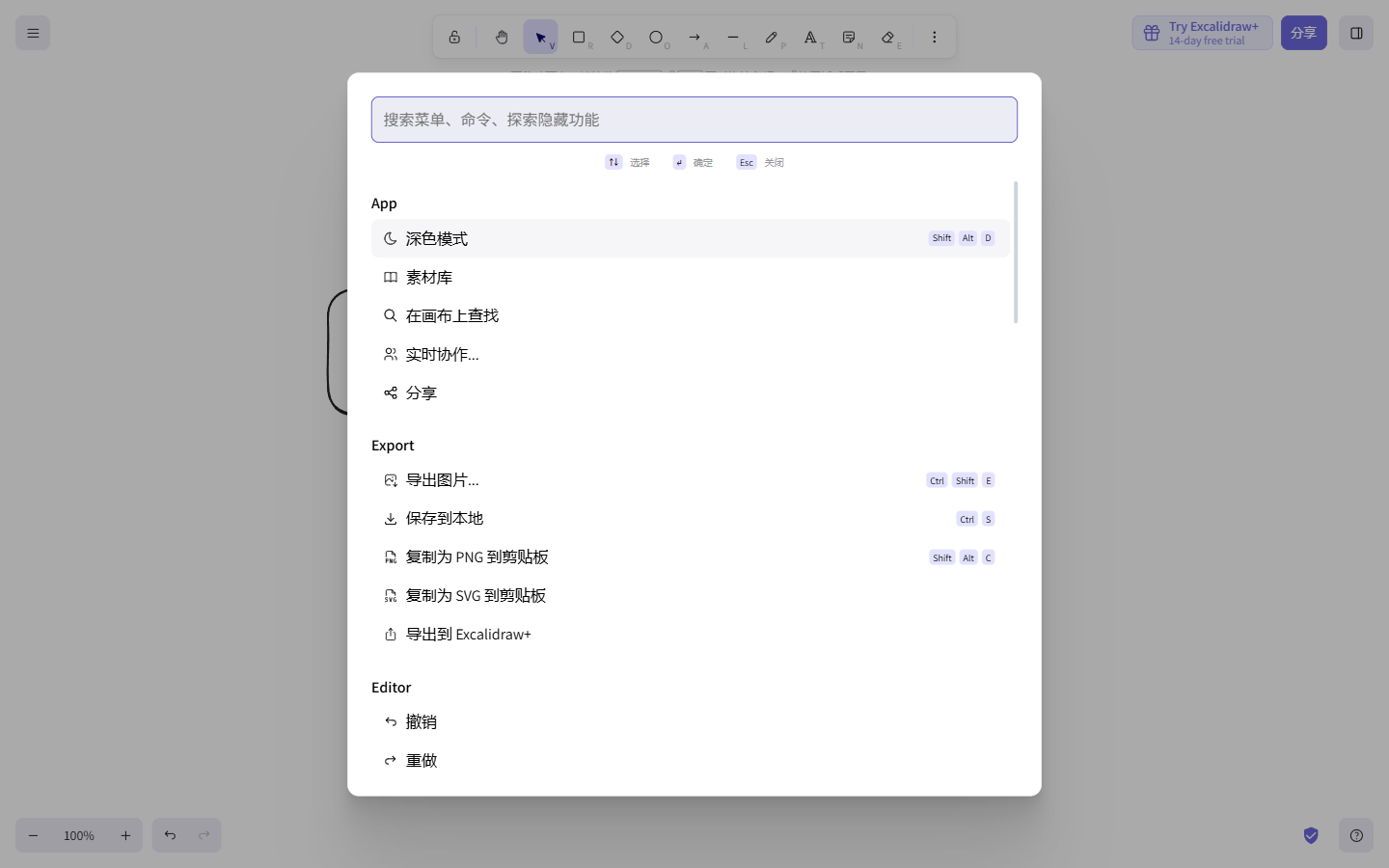

Ctrl+/ 打开命令面板，功能按 App / Export / Editor 3 组排开，右边标着快捷键。记不住按键时用它最快，输入框支持搜索。

导出：PNG 和 SVG 两条路

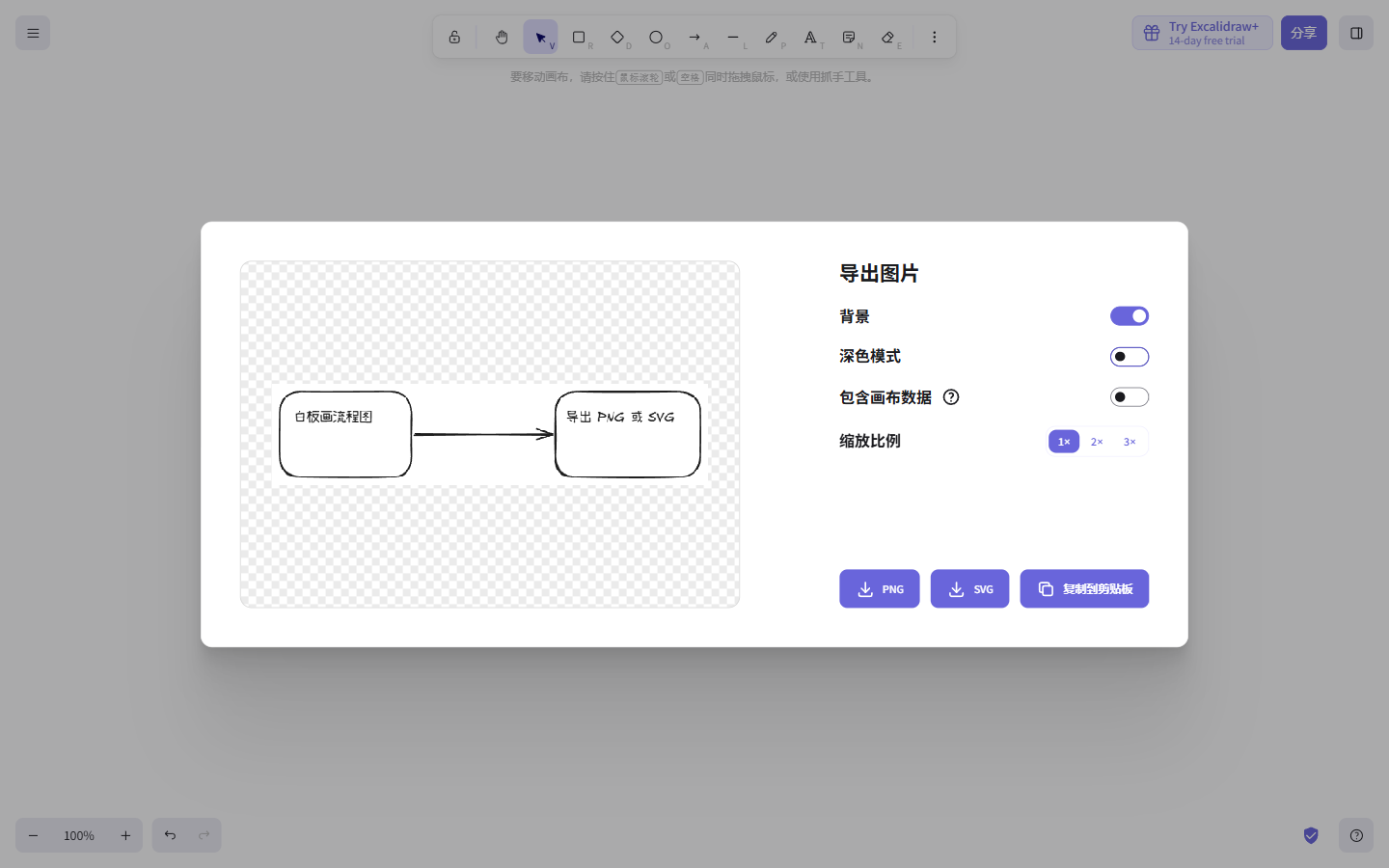

导出面板给了 4 个开关和 3 档倍率：仅选中 / 背景 / 深色模式 / 包含画布数据，倍率 1x / 2x / 3x。右边是实时预览，改动立刻反映在缩略图上。

底部三个按钮分别是下载 PNG / 下载 SVG / 复制到剪贴板。要贴进文档用 PNG，要放大不糊用 SVG，要快速发给同事用复制。

「包含画布数据」这个开关有副作用。打开之后导出的文件里嵌了场景 JSON，别人重新导入还能继续编辑。发给客户预览时应该关掉，免得把 5 个元素的草稿一起发出去。

性能：4.35 秒首屏，12.8 MB 堆

这个体积在前端应用里算正常。主包 1898235 字节，加上字体和分块一共 22.99 MB，其中 sourcemap 占了一半以上。

12.8 MB 的堆在同类应用里偏低，原因是它把渲染交给了 Canvas，没有用 DOM 堆图形。元素再多也不会让 DOM 暴涨，这一点在画几十个框的架构图时差别明显。

这个离线包里装了什么

自己构建的好处是可以把整包压到 49.7 MB 发出去：静态产物 383 个文件 22997644 字节，便携 node.exe 93381448 字节，一个 40 行的静态服务器，三个 bat。

sourcemap 占了构建产物的一半。它在生产环境只对调试有用，删掉之后 47.5 MB 变成 22.99 MB，浏览器该有的功能一个不少。

为什么不用双击 index.html

它是单页应用，路由和 service worker 都按 HTTP 协议写。用 file:// 打开会出现空白页或者资源 404，控制台里是 Failed to load module script 这类报错。

所以包里带了一个最小的 node 服务，只做三件事：读文件 / 猜 Content-Type / 找不到路径就回 index.html。不用装依赖，不用 npm。

换端口和更新

默认 5050，想换端口改 2-启动.bat 里那两个 5050 就行，serve.cjs 会读命令行参数。前面挂反向代理时注意别把路径改掉，它把根路径当应用根。

更新版本有个坑：service worker 会缓存旧资源。替换 build 目录之后如果看到的还是旧界面，按 Ctrl+Shift+R 强刷一次，或者清掉站点数据。

几个真踩过的报错

第一条最费时间：直接跑 vite build 时它会去找 @excalidraw/excalidraw 的 esm 产物，没构建过就是空的，报错信息只提包名不提这一步。

官方站点和这套离线版的取舍

官方站点打开就能用，还能保存到 Excalidraw+ 和多人协作。这套离线包没有后端，2 个能力用不了：多人协作和云端保存，换来的是内网可用和数据不外发。

界面右上角的「Try Excalidraw+ 14-day free trial」是官方付费版的入口，点进去要注册。离线包里这个按钮还在，但点了没网就停在加载。

同一张图，四个工具各做一遍

讲取舍之前先把图做出来。同一张最小流程图，两个圆角矩形 / 一条箭头 / 两段文字，四个工具各做一遍，量的是「打开到能看见这张图」的秒数。四个数里最快的 1.67 秒，最慢的 4.35 秒。

三个白板比界面响应，Mermaid 比渲染速度。它没有画布，图是从文本算出来的，两种数字放一列里比不出东西，拆成两张表。

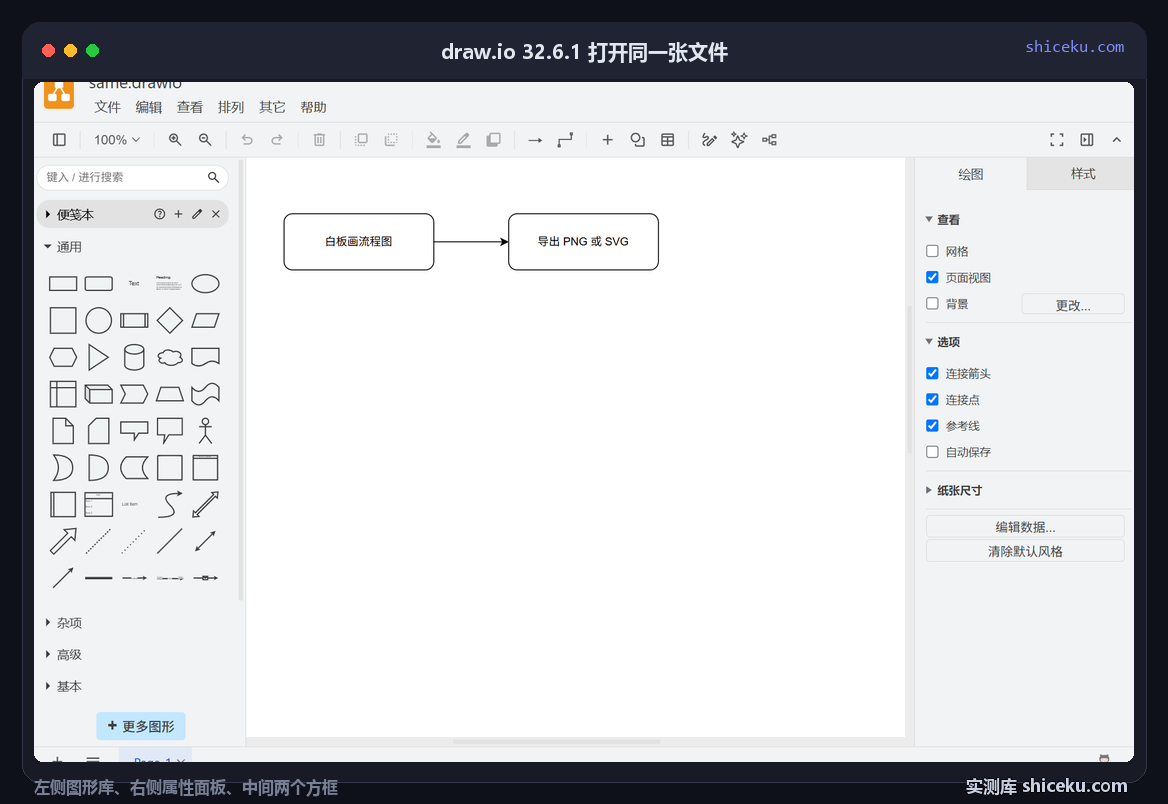

三个数字都是「进程或页面起来到画布能画」为止，不是标题栏出现的时间。draw.io 跑了三轮，分别是 1.67 秒、1.68 秒、1.70 秒，稳定得像个开机自检。tldraw 冷启动两次是 3.15 秒和 3.05 秒，缓存命中后掉到 1.97 秒和 1.95 秒。

draw.io 快 2.5 倍，差在加载路径

1.70 对 4.35，差了两倍多。原因不在代码写得好不好：draw.io 从本地磁盘读 asar 包，Excalidraw 离线包要先起一个 http 服务，再让浏览器拉 22.99 MB 静态资源，中间多一层协议和缓存协商。

拿这个差距下结论之前先看自己怎么用。一天开十次图，4 秒和 1.7 秒是能感觉到的；一周画一张，两个都在忍耐范围内。

Mermaid 的 196156 字节里，字体占 167076

同一张图，draw.io 导出的 SVG 是 24045 字节，Mermaid 是 196156 字节，差 8.2 倍。看着像 Mermaid 效率低，实际差在字体。

换一个参数再导一次，体积掉到 29080 字节，只剩原来的一成半。196156 减 29080 得 167076，这部分是把字模数据塞进了 SVG。

mmdc -i same.mmd -o out.svg                    # 196156 字节
mmdc -i same.mmd -o out.svg --no-font-embed    # 29080 字节

嵌字体的好处是文件传到别人手里，字形不会掉。坏处是体积大 6.7 倍，塞进网页以后，每份拷贝都要驮着这些字模数据。放静态站点上，页面自己已经加载了中文字体，加 --no-font-embed 更划算。

Mermaid 慢在起浏览器，不在画图

三张图一次跑完 4015 毫秒，单张三轮是 3762 / 3639 / 3619 毫秒。三张的 SVG 分别是 196150 字节、189975 字节、197042 字节，体积跟着图里的内容量走。多出两张只加了不到半秒，命令行版本每次调用都要拉起一个无头 Chrome，那 3.62 秒基本是浏览器启动的开销。要批量出图，全部塞进一个文件里跑，别写循环调三次。

# 单张三轮 3762 / 3639 / 3619 毫秒；三张一批 4015 毫秒
# 三张产物 196150 / 189975 / 197042 字节
mmdc -i same.mmd -o out.svg                    # 196156 字节
mmdc -i same.mmd -o out.svg --no-font-embed    # 29080 字节

这套 Node 依赖装下来 428 MB，比 draw.io 整个安装包 180210310 字节还大。用它换来的是纯文本源文件，一台机器装一次，之后所有图都靠两行文字算出来。

把出图这件事交给命令行

draw.io 桌面版带命令行导出，这是它比三个在线白板多出来的一块。不用点菜单，一条命令出图，第二轮开始每次 1.21 秒，能塞进构建脚本或者文档生成流程里。

draw.io.exe --no-sandbox -x -f svg -o out.svg same.drawio
draw.io.exe --no-sandbox -x -f png -s 2 -o out.png same.drawio

-x 是只导出不弹窗口，-f 指定格式，-s 2 是两倍放大。同一份文件连跑三次，耗时 4.47 / 1.21 / 1.33 秒，产物都是 24045 字节，一个字节都不差。

输出确定性这件事被低估了。同一份文件连跑三次，每次都是 24045 字节，才能把产物放进 git 里比对，或者用哈希确认线上图跟源码是不是同一版。手绘风格的白板做不到。

第二次快三倍，快在文件缓存

整包解压成 72 个文件用了 2.40 秒，首次导出那 4.47 秒里有一半花在加载 asar 包。第二轮开始这些文件进了系统缓存，剩下 1.21 秒基本就是 Electron 起进程的开销，第三次 1.33 秒。

# 首次 4.47 秒 → 24045 字节；第二次 1.21 秒；第三次 1.33 秒
# PNG 两倍图 2.18 秒 → 20733 字节；解压 72 个文件 2.40 秒
draw.io.exe --no-sandbox -x -f svg -o out.svg same.drawio

批量出十张图就把启动开销合并成一次，别写成十次命令行调用，剩下的时间几乎都是渲染本身。

源文件字节：63 对 1037

同样一张图，Mermaid 的源文件 63 字节，draw.io 的 mxfile 1037 字节。这两个数字决定了它们在版本管理里的手感。

Mermaid 那边就是两行文本，加起来 63 字节。改标题等于改一行文字，diff 里一眼看到哪几个字变了。draw.io 的 XML 里每个形状带完整样式串，挪一个框会让坐标和样式一起变，diff 读起来累，好处是改完不会跑版。

Excalidraw 的场景 JSON 没做这一项对比，导出面板是手动点的，没跑成自动化，这一栏空着。

四种工作流对应四种用法

把秒数放一边，真正的分界线是「图从哪来、以后改不改」。

要反复改图就选 draw.io

draw.io 的图形带吸附点和连接关系，拖动方框时箭头跟着走。

Excalidraw 的箭头也跟手，但线条是手绘抖动算法画的，两个框对齐时边缘会有一两像素的错位感。

它的文件是纯文本 XML，那张 5 元素图存下来就是一份轻量文本。扔进 git 里 diff 是干净的，改了哪个坐标一目了然。

图要跟代码一起提交，选 Mermaid

源文件两行写完这张图，改标题就是改一行文字。文档站和仓库 README 里那种自动生成的流程图基本都是它。

代价是没有画布。位置由布局算法算出来，想挪一个框得加 rank 或者换方向声明。

图长到二十来个节点以上，自动布局开始绕线，这时手工调不如换 draw.io。

tldraw 的价值在协作，不在离线

它打开最快，3 秒进画布，画完能直接发链接给别人。代价是内容都在对方服务器上，断网就用不了，界面右上角那个「登录以分享」是它的主线功能。

比起 Excalidraw，它的工具收得更紧，圆角、样式和字号都有固定档位，画出来的东西整齐。要自定义颜色得开右侧的样式面板调。

离线包的位置在哪里

四个工具里只有 Excalidraw 离线包要自己动手构建，也是唯一能把整套东西关在内网里的。那 4.35 秒换来的是一份可审计的静态资源，不连外网也能画。

想要个白板还有更省事的路：draw.io 的 exe 解压就能跑，72 个文件，1.7 秒打开，比构建一套几百 MB 的依赖省事得多。这套离线包值得做的场景只有一个，机器不让装软件，只能跑浏览器和 node。

什么情况下别装

它是给「偶尔要画张图」的人用的。每天要画图，或者需要图层管理和版本历史的人，专业的矢量工具更合适。

还有一点：它的手绘线条是靠算法抖动出来的，同样的矩形画两遍线条不完全一样。要严格对齐的图，把属性面板里的 手绘风格 关掉再画。

至于要不要自己构建，看需求。官方站点打开就能用，构建这套的价值在于内网 / 离线 / 不想让草稿经过别人服务器。
